さー、いよいよ電動ラジコンヘリの ALIGN T-REX550 3G が完成しました!
と、言っても実は品物が来てから翌日くらいにはほぼ完成していました(笑)

英語&中国語のマニュアルと格闘したり、ネットの情報を探したりしつつ、初めての3Gの設定に関しても分かってしまえば意外と簡単だったりします。

組み付けは、元々組んであるヘッド周りやリア周りも再度バラしてグリスアップやスレッドロックを使って組み直し、フライバータイプや3Gタイプでも、ヘリを組む際のポイントとなる組み立て時での0ピッチを目指し、リンケージにはだいぶ気を払って調整しましたし、スワッシュのバランスもほぼ完ぺきに調整できました!

あとは、実際にホバリングさせてジャイロ感度やトリムの微調整、アイドルアップ1、2の設定といったところですね♪ 恐らく何の苦も無くスーッと飛んでくれると思います♪

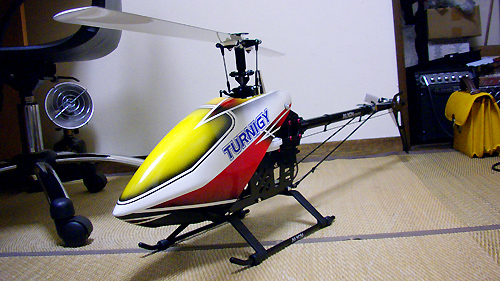

ALIGN T-REX550E 3G
ALIGN T-REX550E 3G

はい、これはホビキン(Hobbyking)の機体ではありませんよ(^^;)
ホビキンの皮を被ったT-REX550です!(笑) 価格は日本円で約980円!
でも、ちゃんとしたグラスファイバーのキャノピーですよ!
ただ、ホビキン製のキャノピーは、激安だからちょっと形成が???なので、多少矯正が必要だったりしましたが何せ安いのが魅力ですので、気分に合わせて気軽に違ったものに変えられるっていうところが最大のメリットですネ!

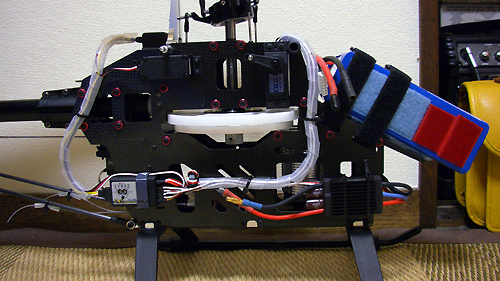

ALIGN T-REX550E 3G 配線関係
ALIGN T-REX550E 3G 配線

一応、これでも私は電動ヘリを始めて長いので配線の取り回しや保護については多少馴れています。なので、今回もできるだけ美しい見栄えになるように気を使いました。

が、手持ちのスパイラルチューブを使ったため地味ですけどネ(^^;)
その分、赤いワッカがキラキラします♪

注意すべき点として、カーボンのフレームに通線する時はカーボン板側に何か保護するか、コードの方に被覆するかしないと結構カーボンの切り口が鋭利ですので飛ばしているうちに断線する可能性が高いです。

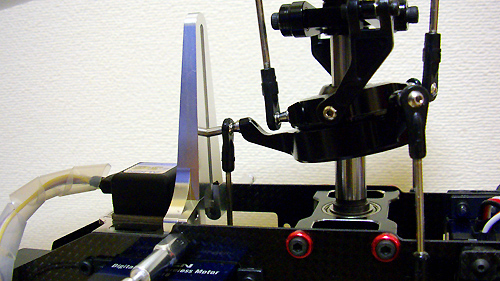

ALIGN T-REX550E 3G Metal Anti Rotation Bracket
ALIGN T-REX550E 3G Metal Anti Rotation Bracket

純正のアップグレードパーツです。
ちょっとだけフレーム剛性に貢献するのかな?

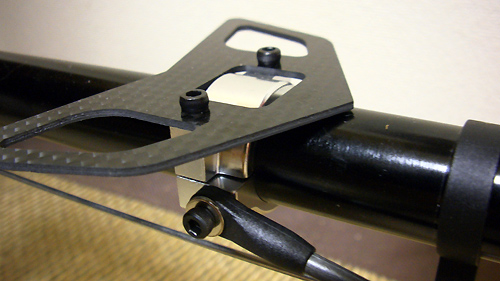

ALIGN T-REX550E 3G CNC Horizontal Fin Holder
ALIGN T-REX550E 3G CNC Horizontal Fin Holder

樹脂よりは強固なのは間違いないのですが、今までの経験として最初から各部品関係のCNCパーツによる強化を過度にしてしまうとセッティングがシビアになっていって、万が一振動問題が起こったら原因を特定するのが困難になっていくので、初めはできるだけ純正のパーツで構成して飛ばし、起こった問題を解決する手段として強化パーツを導入するというのがベターですネ(^^)

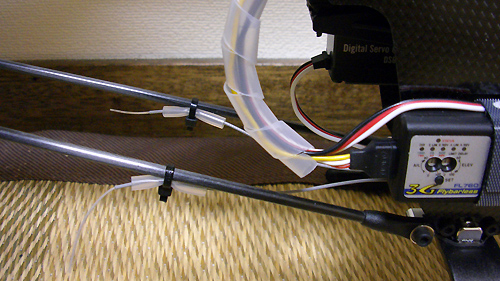

ALIGN T-REX550E 3G 受信機アンテナ
ALIGN T-REX550E 3G 受信機アンテナ

この部分は、他の皆さんもやられているようにこんな感じにしました。
ちなみに、Frskyの2.4Ghzテレメトリータイプの受信機です。

はい!以上を持って次回はホバリング&上空調整ってところですわ(^o^)
あとは、お休みまで脳内妄想&イメトレです!

T-REX550 3G 完成! への2件のフィードバック

  • こんばんは~

    ほっほ~、いいですねぇ。

    実は私、ヘリって組んだことがないんですよね。(^^;)
    E-SKYは完成機だったし。

    もし私が買ったら製作教室を開いてください。
    よろちくびー。

  • >mogさん
    はい、こんばんわ!
    ヘリのせいで貧乏になってしまったhirobitです(笑)

    よろちくびー(笑)

    ALIGNと言っても、アジア製には違いないので多少手を入れる必要が出てくると思います。素組ではまず×でしょうね。。。
    多分、私はもうマニュアル無しでイケますのでいつでも出張しますよ(^^;)
