Lumia 640 XL カメラモジュール交換DIY

さて、Microsoft Lumia 640 XL のカメラモジュールが届いたので、フォーカスの動かなくなったコイツのモジュール早速交換作業に入ります。

素人の私が、今回交換する部分は13メガピクセルのメインカメラモジュールになります。Microsoft Lumia 640 XL は、4Tのトルクスドライバーのみで分解できるのですが、恐らくMSのスマホは皆このサイズのネジかと思われます。

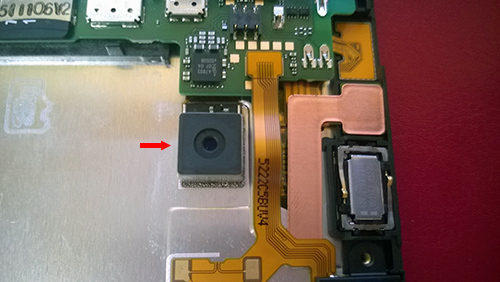

Microsoft Lumia 640 XL カメラモジュール部分
Microsoft Lumia 640 XL カメラモジュール部分

ケースカバー、内部カバー、バッテリーを外して見えてくるカメラモジュールですが、モジュールのコネクターは、ミドルフレーム(基板)を外してから裏側のコネクタを取り外さないと外すことができません。

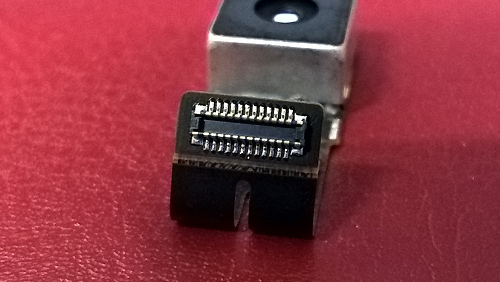

Microsoft Lumia 640 XL カメラモジュール接続部
Microsoft Lumia 640 XL カメラモジュール接続部

Microsoft Lumia 640 XL 基板裏
Microsoft Lumia 640 XL 基板裏

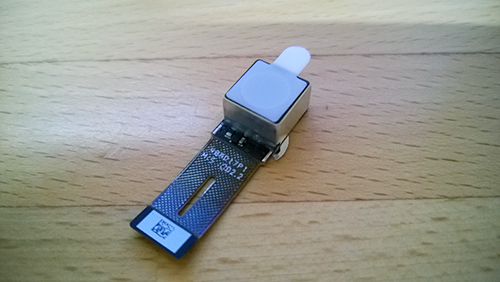

到着したメインカメラモジュールは、実はマイクロソフトオリジナルパーツではなく、OEMパーツと言われている廉価なパーツになります。

Genuine Microsoft Lumia 640 XL13Mpixel Rear Main Camera
Genuine Microsoft Lumia 640 XL13Mpixel Rear Main Camera

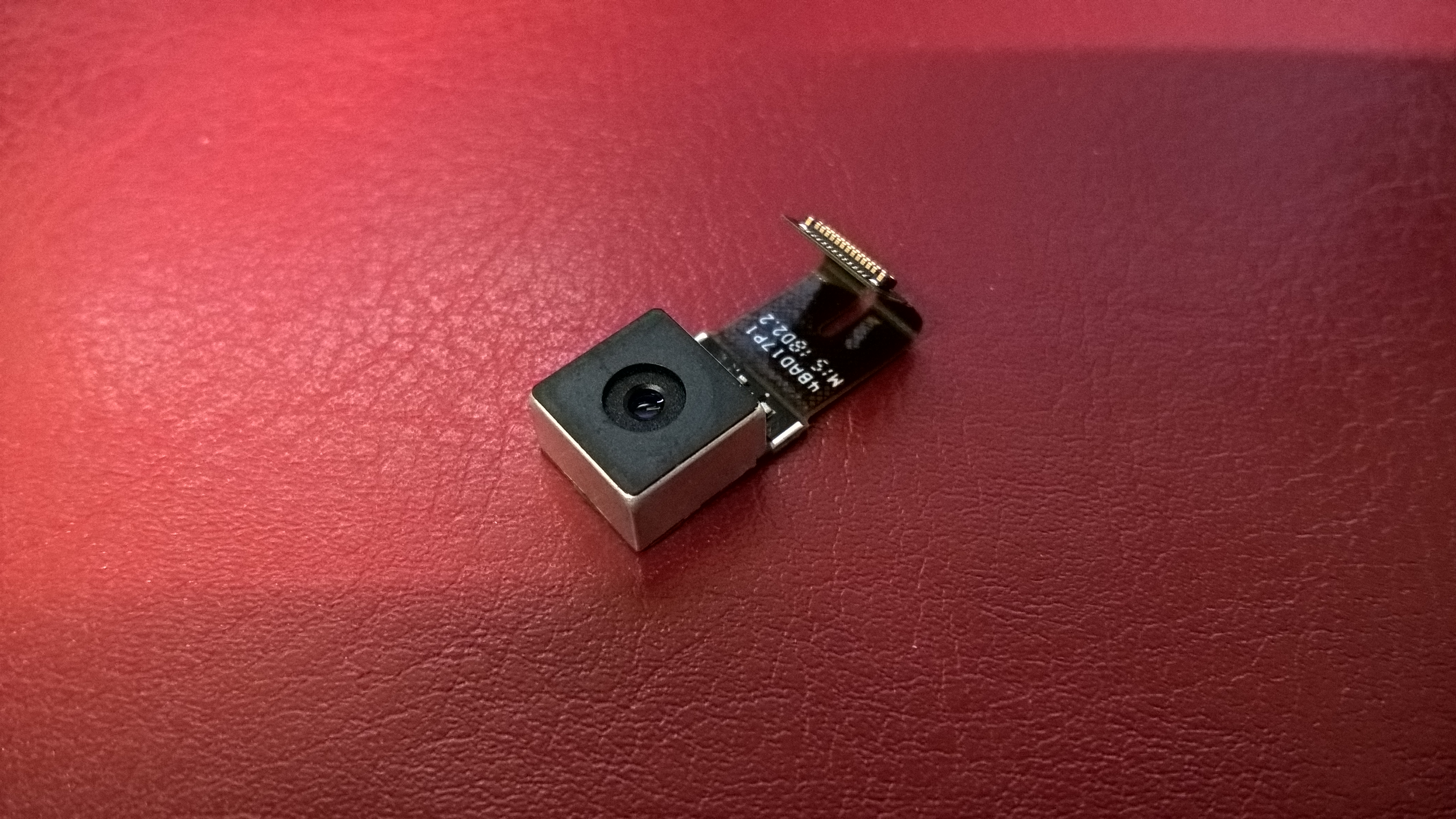

オリジナルのカメラモジュールを外し、新しいパーツに取り換えました。

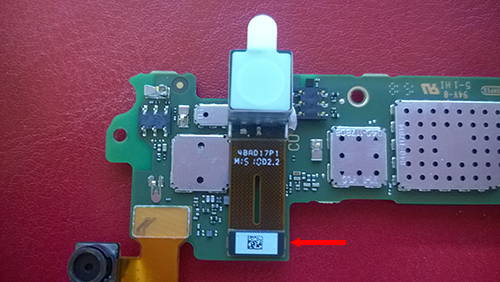

Microsoft Lumia 640 XL カメラモジュール交換後
Microsoft Lumia 640 XL カメラモジュール交換後

茶色の部分がフィルム状になっており、やんわりとカメラの頭を折り返します。
※写真で言うと基板の裏側(下側)に折ってあげます。

そして基板を定位置に戻して、元々取り付けてあった各種コネクターを元に戻します。

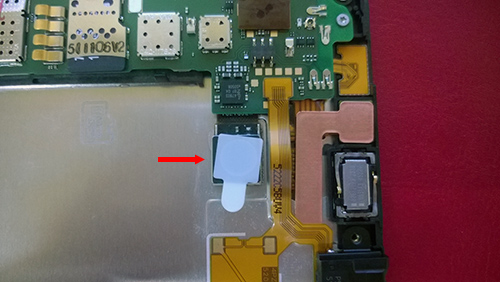

Microsoft Lumia 640 XL 復旧後
Microsoft Lumia 640 XL 復旧後

最後に、レンズカバー(白)を外して塵が入らないように注意をしながら、全てのパーツを戻していき完了になります。

で、試しにオートフォーカスや手動フォーカスで実際に写真を撮ってみたところ、全てちゃんと機能して完全復旧することができました♪フォーカスのスピードも購入時より速くなった気がしますね。起動直後からシュパッとフォーカスが合います!

カメラモジュール交換後のサンプル写真(1) ※クリックでオリジナルサイズ表示
カメラモジュール交換後のサンプル写真(1) ※クリックでオリジナルサイズ表示

カメラモジュール交換後のサンプル写真(2) ※クリックでオリジナルサイズ表示
カメラモジュール交換後のサンプル写真(2) ※クリックでオリジナルサイズ表示

バッチリ復旧出来て良かったわ~♪
でも、自分でやるのはリスクもあるので決してお勧めはしませんが、バラしてみていろいろ分かるってのも面白いと思いました。

こういうことをマネされる方がいらっしゃいましたら、くれぐれも自己責任にてお願いします(^^;)
